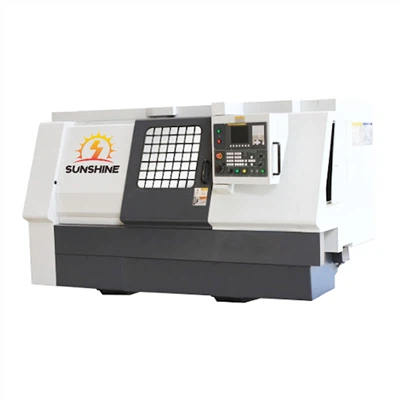

45-stopinjska nagnjena postelja CNC nagnjena stružnica za enostavno odstranjevanje odrezkov

CNC stružnica s poševno posteljo je opremljena z revolversko glavo z več postajami ali revolversko glavo, ki ima široko paleto zmogljivosti obdelave. Lahko obdeluje linearne cilindre, poševne cilindre, loke in različne navoje, utore, črve in druge kompleksne obdelovance ter ima različne kompenzacijske funkcije, kot sta linearna interpolacija in krožna interpolacija, ki lahko igrajo dobro učinkovitost obdelave v množični proizvodnji kompleksnih delov. .

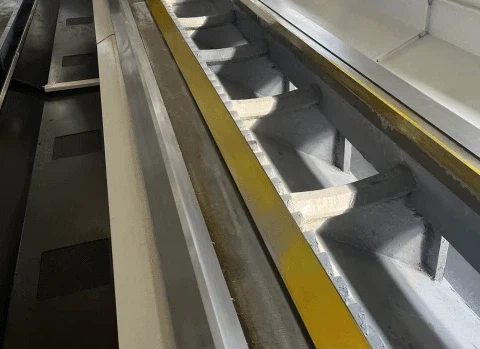

Dve vodilni ravnini CNC stružnice s poševno posteljo sekata s tlemi in tvorita nagnjeno ravnino z naklonskim kotom 45 stopinj. Postelja CNC stružnice s poševno posteljo je pravokoten trikotnik. Očitno je, da je pri enaki širini vodilne tirnice nosilec X-osi nagnjene postelje daljši od nosilca X-osi ravne postelje. Praktični pomen njegove uporabe na stružnici je v tem, da je mogoče urediti več položajev orodja. Površina prečnega prereza CNC stružnice s poševno posteljo je večja od površine ploščate postelje iste specifikacije, kar pomeni, da ima večjo odpornost na upogibanje in torzijo.

CNC stružnica z nagnjeno linearno tirnico je visoko natančno in visoko učinkovito avtomatizirano strojno orodje. Njegov princip delovanja temelji na kombinaciji CNC tehnologije in tradicionalnih principov obdelave na stružnici. CNC stružnica s poševno posteljo nadzoruje gibanje obdelovanca na treh koordinatnih oseh skozi CNC sistem, da doseže proces obdelave. Med postopkom obdelave je obdelovanec vpet na posteljo s središčnico vretena pod kotom, orodje pa se hitro in natančno odreže skozi revolver.

CNC stružnica z linearno tirnico TCK je visokohitrostna precizna CNC stružnica. CNC sistem lahko krmili gibanje osi X in Z hkrati in lahko samodejno zaključi rezanje notranjih in zunanjih valjastih površin, stožčastih površin, obločnih površin, čelnih ploskev, utorov, različnih navojev (metrični in palčni navoji, stožčasti navoji, reduktorski navoji, čelni navoji), vrtanje, povrtavanje, vrtanje, posnemanje in drugi postopki železnih kovin, neželeznih kovin in nekaterih nekovinskih delov, gredi in kolutnih delov. Po dodajanju močne kupole je mogoče dokončati bolj zapletene postopke obdelave, kot so rezkanje, vrtanje, narezovanje itd.
