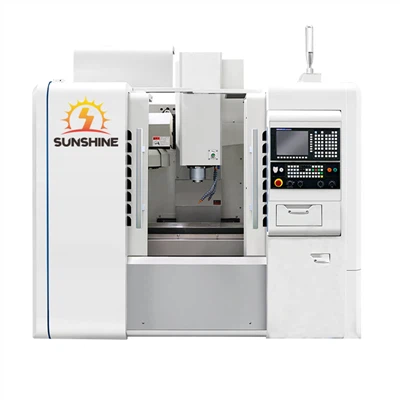

Visokohitrostna strojna oprema za grafitni kalup VMC1160
Vertikalni obdelovalni center CNC rezkalni stroj VMC1160 je del opreme, specializiran za visokohitrostno strojno obdelavo grafitnih kalupov. Obdelovalni center uporablja tehnologijo CNC rezkalnega stroja za doseganje hitrih, visoko natančnih in visoko učinkovitih obdelovalnih procesov.
Ta obdelovalni center je vertikalne izvedbe in je primeren za obdelavo majhnih in srednje velikih delov. Prednosti so preprosto upravljanje, visoka stopnja avtomatizacije in visoka natančnost obdelave. Sprejema visoko zmogljivo vreteno in inteligentni nadzorni sistem za hitro dokončanje zapletenih obdelav pri izdelavi različnih kalupov.
VMC1160 je posebej zasnovan za obdelavo grafitnih kalupov. Uporablja visoko natančna rezkalna orodja za rezanje grafitnih kalupov za doseganje visokokakovostne in zelo natančne obdelave kalupov. Hkrati lahko izvaja tudi funkcije, kot so obdelava, struženje, vrtanje in narezovanje tankostenskih delov.
Obdelovalni center ima visoko hitrost vretena in odlično natančnost, ki lahko zadovolji potrebe visoke hitrosti rezanja grafitnih kalupov. Uporaba visokokakovostnih krogličnih vretenc zagotavlja natančnost pozicioniranja in natančnost reprodukcije obdelovalnega stroja. Hkrati visokonatančna mehanska struktura in močan motor zagotavljata učinkovito obdelavo, ne da bi to vplivalo na njeno natančnost obdelave.
Poleg visoke hitrosti obdelave in visoke natančnosti ima obdelovalni center tudi inteligenten krmilni sistem in ga je mogoče povezati v omrežje z osebnim računalnikom za lažje programiranje programov, spremljanje in upravljanje podatkov.
Na kratko, vertikalni obdelovalni center CNC rezkalni stroj VMC1160 je profesionalna oprema za strojno obdelavo visoke hitrosti za grafitne kalupe. Hitro, učinkovito in z visoko natančnostjo lahko zaključi obdelavo različnih delov ter zagotavlja močno tehnično podporo proizvajalcem kalupov za obdelavo.
| Specifikacije | enota | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Velikost mize 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Največja obremenitev mize 工作台最大承重 |
Kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Hod po osi X/Y/Z X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Razdalja med središčem vretena in stebrom 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Razdalja med čelno površino vretena in površino delovne mize 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z maks. hitrost podajanja X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z maks. Hitri tek X/Y/Z最大快移速度 |
m/MIN | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| hitrost vretena 主轴转速 |
vrt/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| konus vretena 主轴锥孔 |
vrsta | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Moč motorja vretena 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Moč servo motorja osi X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Povezava motorja X/Y/Z X/Y/Z电机连接方式 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直接 |
Neposredno 直接 |
Neposredno 直接 |
|
| Vrsta vodila X/Y/Z X/Y/Z导轨类型 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
tretja vrstica 3线 |
Dve črti in ena trda črta 2线一硬 |
Dve črti in ena trda črta 2线一硬 |
|
| T reža 工作台T型槽 |
Mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Ponovite natančnost pozicioniranja 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revija za orodje 刀库形式 |
Tip klobuka/tip diska 斗笠式/圆盘式 |
Tip klobuka/tip diska 斗笠式/圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
|
| Zmogljivost orodja 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Največja teža orodja 最大刀具重量 |
Kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Maks. dolžina orodja 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Električna zmogljivost 电气总容量 |
Kva | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimenzija stroja (DxŠxV) 机床尺寸(长x宽x高) |
mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. teža (približno) 机床重量(约) |
Kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
