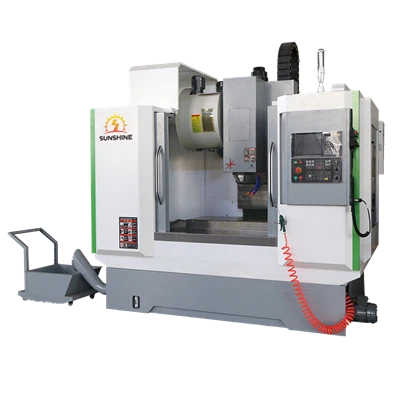

Vertikalni obdelovalni center za rezanje kovin z velikim hodom
Stroj za rezanje kovin z navpičnim obdelovalnim centrom je učinkovita in natančna oprema za obdelavo. Ta oprema ima značilnosti velikega giba in lahko zadovolji potrebe obdelave različnih velikosti in težav.
Ta oprema je primerna za obdelavo kovinskih materialov, kot so aluminijeve zlitine, jeklo itd. Njeno visokohitrostno vreteno in prenos zalogovnika orodja omogočata visokohitrost rezanja, hkrati pa ohranjata stabilen proces.
Ta oprema ima odlične zmogljivosti v smislu učinkovitosti in natančnosti obdelave. Uporablja celotno paleto visokokakovostnih konfiguracij, kot so uvoženi natančni kroglični vijaki, uvoženi servo motorji in servo pogoni, da zagotovi natančnost in zanesljivost obdelave.
Naš obdelovalni center nudi prilagodljive metode obdelave in lahko prilagodi način obdelave glede na potrebe obdelave. Hkrati ima oprema napreden nadzorni sistem in podpira različne metode programiranja, vključno z ročnim, samodejnim, kodo G itd.
Naše obdelovalne centre odlikuje tudi uporabniku prijazen dizajn, kot so prostorni delovni prostori, nadzorne plošče, ki jih je enostavno upravljati, in učinkoviti sistemi za samodejno menjavo orodij. Omogoča bolj priročno delovanje, zmanjša delovno intenzivnost operaterja in izboljša učinkovitost proizvodnje.
Kot učinkovit in zanesljiv stroj za rezanje kovin je naš model dvignjenega vertikalnega obdelovalnega centra najboljša izbira za vaše potrebe obdelave. Zagotavljamo visokokakovostne izdelke in popolno poprodajno storitev. Če imate kakršna koli vprašanja ali potrebe, nas kontaktirajte.
| Specifikacije | enota | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Velikost mize 工作台尺寸 |
Mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Največja obremenitev mize 工作台最大承重 |
Kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Hod po osi X/Y/Z X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Razdalja med središčem vretena in stebrom 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Razdalja med čelno površino vretena in površino delovne mize 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z maks. hitrost podajanja X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z maks. Hitri tek X/Y/Z最大快移速度 |
m/MIN | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| hitrost vretena 主轴转速 |
vrt/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| konus vretena 主轴锥孔 |
vrsta | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Moč motorja vretena 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Moč servo motorja osi X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Povezava motorja X/Y/Z X/Y/Z电机连接方式 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直接 |
Neposredno 直接 |
Neposredno 直接 |
|
| Vrsta vodila X/Y/Z X/Y/Z导轨类型 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
tretja vrstica 3线 |
Dve črti in ena trda črta 2线一硬 |
Dve črti in ena trda črta 2线一硬 |
|
| T reža 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Ponovite natančnost pozicioniranja 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revija za orodje 刀库形式 |
Tip klobuka/tip diska 斗笠式/圆盘式 |
Tip klobuka/tip diska 斗笠式/圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
|
| Zmogljivost orodja 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Največja teža orodja 最大刀具重量 |
Kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Maks. dolžina orodja 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Električna zmogljivost 电气总容量 |
Kva | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimenzija stroja (DxŠxV) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. teža (približno) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
