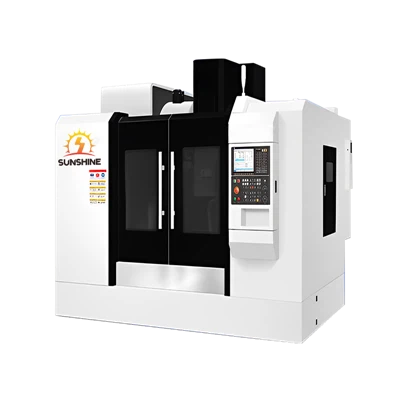

Popolnoma samodejni CNC vertikalni obdelovalni center obdeluje dele
Popolnoma avtomatski CNC vertikalni obdelovalni center je visoko avtomatizirana mehanska oprema, ki se uporablja za obdelavo različnih delov. Takšna strojna orodja imajo pogosto večosno krmiljenje, samodejno menjavo orodja, samodejno držanje obdelovanca in druge napredne funkcije avtomatizacije za povečanje učinkovitosti proizvodnje in zmanjšanje ročnega posega. Sledijo splošni koraki in značilnosti te vrste mehanske opreme pri obdelavi delov:
1.CAD/CAM načrtovanje in programiranje:
Postopek obdelave se običajno začne s CAD modelom dela. Z uporabo programske opreme za računalniško podprto načrtovanje in računalniško podprto proizvodnjo lahko inženirji ustvarijo digitalne modele delov in generirajo obdelovalne programe.
2. Vpenjanje obdelovanca:
Obdelovanec se običajno drži na delovni mizi s sponkami, da se zagotovi stabilnost skozi celoten proces obdelave. Avtomatski CNC vertikalni obdelovalni centri so običajno opremljeni s samodejnimi vpenjalnimi sistemi, ki lahko samodejno prilagodijo vpenjalno silo in položaj glede na različne obdelovance.
3. Samodejna zamenjava orodja:
Obdelovalni centri imajo običajno zalogovnike orodij, ki vsebujejo več orodij različnih tipov in velikosti. V skladu s potrebami obdelovalnega programa lahko sistem za avtomatsko preklapljanje orodij samodejno izbere in zamenja orodja med postopkom obdelave brez ročnega posredovanja.
4. Samodejno merjenje in kalibracija:
Nekateri napredni vertikalni obdelovalni centri CNC so opremljeni s sistemi za samodejno merjenje in umerjanje. Med procesom obdelave lahko obdelovalni stroj samodejno izmeri velikost dela in po potrebi izvede samodejno kalibracijo, da zagotovi natančnost obdelave.
6. večosni nadzor gibanja:
Ta vrsta mehanske opreme ima običajno večosni krmilni sistem, ki lahko doseže hkratno premikanje več osi. To omogoča izvajanje kompleksnih rezalnih in strojnih operacij v treh dimenzijah.
7. Spremljanje in povratne informacije v realnem času:
Popolnoma avtomatski CNC obdelovalni centri so običajno opremljeni s sistemi za spremljanje v realnem času, ki lahko spremljajo različne parametre med procesom obdelave. To spremljanje v realnem času pomaga odkriti morebitne težave in po potrebi izvesti samodejne prilagoditve.
8. Integracija avtomatizirane proizvodne linije:
V okviru industrijske avtomatizacije je mogoče popolnoma avtomatske vertikalne obdelovalne centre CNC integrirati v celotno proizvodno linijo za komunikacijo in sodelovanje z drugo opremo za avtomatizacijo za doseganje višjih ravni avtomatizirane proizvodnje.
Na splošno lahko avtomatizirana mehanska oprema popolnoma avtomatskega CNC vertikalnega obdelovalnega centra zagotovi visoko stopnjo natančnosti, učinkovitosti in prilagodljivosti pri obdelavi delov, zaradi česar je proizvodni proces bolj inteligenten in avtomatiziran.
| Specifikacije | enota | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Velikost mize 工作台尺寸 |
Mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Največja obremenitev mize 工作台最大承重 |
Kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Hod po osi X/Y/Z X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Razdalja med središčem vretena in stebrom 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Razdalja med čelno površino vretena in površino delovne mize 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z maks. hitrost podajanja X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z maks. Hitri tek X/Y/Z最大快移速度 |
m/MIN | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| hitrost vretena 主轴转速 |
vrt/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| konus vretena 主轴锥孔 |
vrsta | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Moč motorja vretena 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Moč servo motorja osi X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Povezava motorja X/Y/Z X/Y/Z电机连接方式 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直联 |
Neposredno 直接 |
Neposredno 直接 |
Neposredno 直接 |
|
| Vrsta vodila X/Y/Z X/Y/Z导轨类型 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
Linijska tirnica 线轨 |
tretja vrstica 3线 |
Dve črti in ena trda črta 2线一硬 |
Dve črti in ena trda črta 2线一硬 |
|
| T reža 工作台T型槽 |
Mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Ponovite natančnost pozicioniranja 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revija za orodje 刀库形式 |
Tip klobuka/tip diska 斗笠式/圆盘式 |
Tip klobuka/tip diska 斗笠式/圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
vrsta diska 圆盘式 |
|
| Zmogljivost orodja 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Največja teža orodja 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Maks. dolžina orodja 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Električna zmogljivost 电气总容量 |
Kva | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimenzija stroja (DxŠxV) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. teža (približno) 机床重量(约) |
Kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
